Azure Route Server에 대해서

Azure Route Server 테스트를 하여 공유 합니다.

꼭 필요한 서비스는 아니며, Virtual WAN만큼 국내에서 많이 배포된 서비스는 아니라고 알고 있습니다.

다만, BGP 라우팅을 위해 필요한 시나리오가 있을 수 있을 것이라 생각되어 테스트 한 결과를 정리해 보았습니다.



Router Server 에 대한 자세한 설명은 MS Doc. 으로 대체 합니다.

https://docs.microsoft.com/ko-kr/azure/route-server/

- 배포 방법 및 Quagga 라는 라우터 기능을 이용한 설명이 있으나 routing table 의 변화와 같은 자료는 없습니다.

- 그래서 테스트 토폴로지와 routing table 에 대한 변화등을 캡쳐하여 자료를 작성 하였습니다.



UDR 을 통하여 Routing table 조정이 가능하나 이는 운영자가 직접 추가/삭제가 필요 합니다.

그에 반해 route server 를 구성하면 자동으로 업데이트가 됩니다.



[구성 환경]

[Router NVA장비 BGP Neighbor 정보]

[Route Server BGP Neighbor 정보]

•NVA 와 Route Server 간에는 eBGP 를 통하여 peering 가능

     - ASN 이 다른 AS 간 BGP Peering : External BGP (eBGP)

     - ASN 이 동일한 AS 간 BGP Peering : Internal BGP (iBGP)

     - NVA ~ Route Server : eBGP

     - VPN GW ~ Route Server : iBGP

•VPG GW 와 Route Server 간에는 iBGP 를 통하여 Peering 가능

     - ASN 은 65515 를 사용 해야함 (필수)

     - VPN GW 는 active – active mode (활성-활성 모드) 로 설정 해야함 (필수)

     - Route Server 에서 VPN GW 에 대한 Peer 설정 필요 없으며,

       구성에서 분기간 (Branch to Branch)  활성화(enable) 필요.

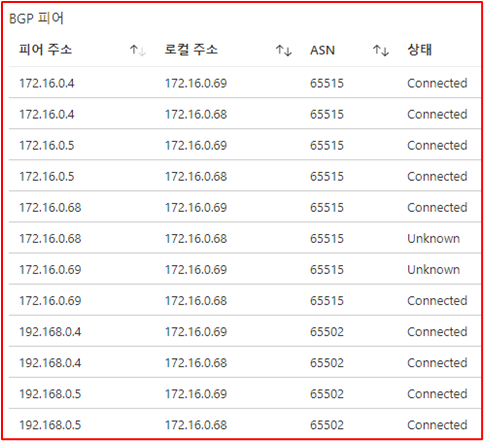

[VPN Gateway (Vnet1)

BGP Neighbor 상태]

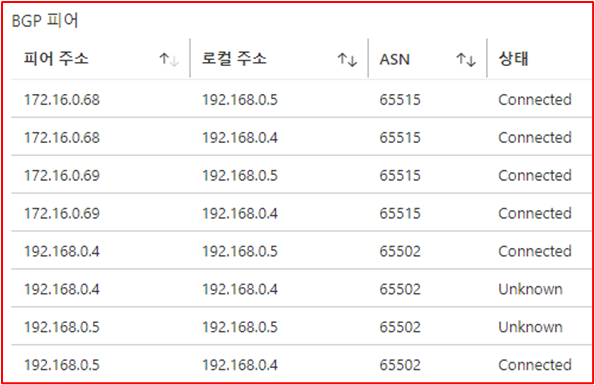

[VPN Gateway (Vnet2)

BGP Neighbor 상태]

•Vnet1 VPN GW 는 active-active mode 로 구성된 상태

     - active-active mode 일 경우 두개의 내부 IP 가 설정됨

     - Route Server 와 두개의 IP 가 설정되어 BGP Peer 도 2개임

      * Route Server IP : 172.16.0.4, 172.16.0.5

•Vnet2 VPN GW 도 active-active mode 로 구성된 상태이므로,

    BGP Peer 가 두개임

•동일 장비와 Peer 를 두개로 연동되며, Route table 도 두배가 됨

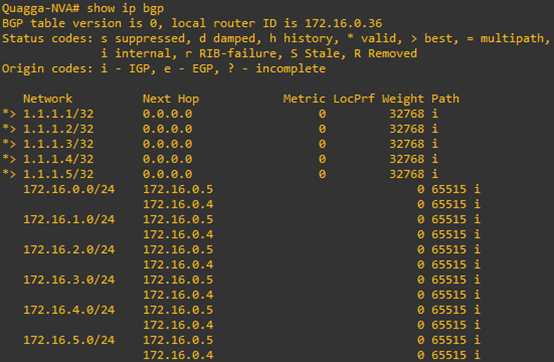

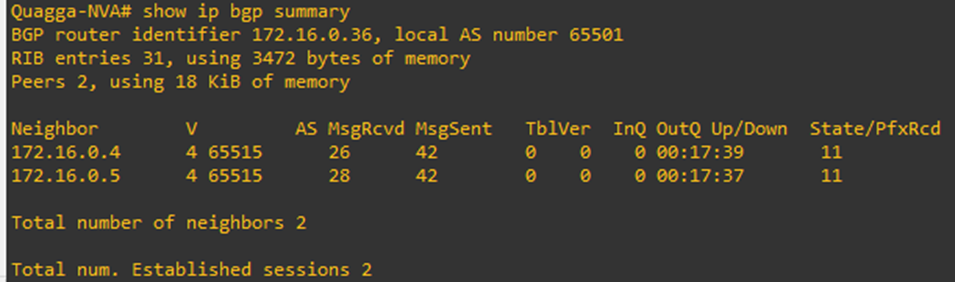

 [Router NVA BGP Routing Table  상태]

① Route Server 를 통하여 전달된 Vnet1 의 Subnet 대역

② Vnet2 VPN à Vnet1 VPN à Route Server 를 통하여 전달된

     Vnet2 의 Subnet 정보



[Router NVA BGP Routing Table  상태 변화]

•Vnet1 에 192.168.5.0/24 Subnet 이 생성될 경우 Route Server 가 NVA 에게 BGP 를 통하여 자동으로 업데이트함

•업데이트 될 때까지 약 3초 소요

•UDR 를 통한 Route Table 업데이트를 필요한 경우 관리자 직접 UDR 에서 Route 정보를 추가/삭제를 해야 히자만

       Route Server 를 이용하며, 자동으로 업데이트 가능함(사용하는 시나리오)





Route Sever

BGP Routing Table  상태

 - VPN GW 와는 내부적으로 Peer 가 자동으로 설정되어지므로, Peer name을 알 수 없어, Routing Table 출력 불가

 - shell 명령어로 확인 가능

 - PeerName 을 명시해야 하므로 Peer 가 다수일 경우 전체 Table 확인이 어려움



Route Sever

BGP Routing Table  상태 변화

 - On-Premise 에 1.1.1.6/32 Subnet 이 생성될 경우 On-Premise Router 가 NVA 에게 BGP 를 통하여 자동으로

   업데이트함

 - 업데이트를 받은 NVA 는 Route Server 에게 업데이트 함

 - UDR 를 통한 Route Table 업데이트를 필요한 경우 관리자 직접 UDR 에서 Route 정보를 추가/삭제를 해야

   히지만 Route Server 를 이용하며, 자동으로 업데이트 가능

 - 업데이트 된 Route 정보는 Vnet2 VPN GW 까지 자동 전파됨
